影響RFID電子標簽識別距離的射頻耦合方式

發布時間:2020-12-02 11:47:50

在RFID識別系統中，電子標簽和閱讀器之間的有效識別距離是RFID應用中的重要問題，通常將此識別距離定義為電子標簽和RFID閱讀器之間能夠可靠地交換數據的距離。RFID識別系統的識別距離是與電子標簽和閱讀器的合作狀態密切相關的綜合指標。根據RFID識別系統的工作距離，電子標簽天線和閱讀器天線之間的感應可分為三類：(1)近場耦合系統、(2)遠場耦合系統、(3)遠距離系統。

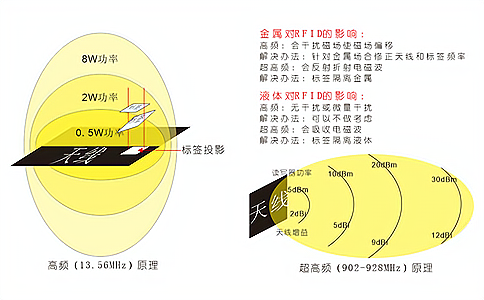

RFID電子標簽與讀寫器之間的耦合方式

1、近場耦合系統
近場耦合系統的一般作用距離范圍為0 ~ 1厘米。在實際應用中，通常需要將電子標簽插入閱讀器或放置在閱讀器的天線表面。近場耦合系統利用電子標簽和閱讀器天線場之間的電感耦合形成非接觸空間信息傳輸射頻信道。近場耦合系統的工作頻率通常被限制在30MHz以下的隨機頻率。近場耦合系統的電磁泄漏少，耦合獲得的能量大，因此適用于安全性高，不需要工作距離的應用系統，例如電子支付等。

RFID電子標簽與讀寫器之間的耦合方式

2、遠場耦合系統
遠場耦合系統的典型作用距離可以達到1米。遠場耦合系統可以細分為近場耦合系統(典型的運動距離15厘米)和稀疏耦合系統(典型的識別距離1米)。遠場耦合系統利用電子標簽和閱讀器天線場之間的電感耦合(閉合磁路)形成非接觸空間信息傳輸射頻信道。遠場耦合系統的典型工作頻率為13.56MHz，還有其他頻率，如6.75MHz、27.125MHz等。遠場耦合系統仍然是低成本RFID識別系統的主流。
3、遠距離系統
長距離系統的典型工作距離在1米到10米之間，個別系統有更長的工作距離。所有遠距離系統都利用電子標簽和RFID閱讀器天線輻射遠距離區域之間的電磁耦合(電磁波發射和反射)作為無接觸空間信息傳輸射頻信道工作。長距離系統的典型工作頻率為915MHz、2.45GHz、5.8GHz，還有其他頻率，如433MHz等。長距離系統的電子標簽根據是否包括電池分為無源電子標簽(不帶電池)和有源電子標簽(包括電池)。通常，包含電池的電子標簽比沒有電池的電子標簽工作得更遠。半無源電子標簽的電池不是為電子標簽和閱讀器之間的數據傳輸提供能源，而是只為電子標簽芯片提供能源，提供讀寫存儲數據服務。

RFID電子標簽與讀寫器之間的耦合方式

遠距離系統通常使用反射調制來執行向閱讀器方向發送電子標簽的數據傳輸。長距離系統一般具有典型的方向性，電子標簽和閱讀器費用目前處于較高水平。從技術角度來看，具有以下功能的遠距離系統是理想的RFID識別系統：
(1)無源電子標簽；
(2)電子標簽可以無線讀寫。
(3)電子標簽和閱讀器支持多個標簽的讀取和寫入。
(4)適合高速運動的物體(運動速度比80公里/H快的物體)的識別。
(5)長距離(讀寫距離大于5米至10米)；
(6)低成本(滿足一次性使用要求)；
實際的遠距離系統通常只能滿足其中的幾個要求。

RFID用途各異，產品型號眾多，建議聯系我們的銷售顧問獲取合適的應用產品選型方案。

影響RFID電子標簽識別距離的射頻耦合方式

請繼續瀏覽影響RFID電子標簽識別距離的射頻耦合方式相關產品與解決方案，或下載： 營信產品以及方案電子版彩頁

: 超高頻UHF遠距離射頻標簽讀寫器UR6258; RFID超高頻UHF遠距離射頻標簽讀寫器UR6258，基于IMPINJ R2000芯片深度開發，支持EPC global UHF 1 Gen 2/ISO 18000-6C ISO 18000-6B射頻識別技術協議，4個外部TNC天線接口，支持獨立設置天線功率，支持天線自動微調和天線故障檢測，主要應用于智能倉儲管理、圖書管理、智能制造、工業識別、檔案定位、印鑒卡、卷宗、證照盤點、智能工具柜、工具; 詳情>>

: 超高頻(UHF)射頻識別圓極化天線UA2626; RFID超高頻(UHF)射頻識別圓極化天線UA2626，采用工業化設計，聚碳酸酯（PC）外殼材質，工業等級可達IP65，支持最大功率達到100W。已廣泛應用于智能制造、工業識別、倉儲進出庫管理、智能書柜、工具車、工具庫房、會展人員簽到、定位、車輛管理、智能稱重、門禁考勤、動物管理系統等無線射頻識別（RFID）系統。; 詳情>>

: 高頻13.56MHz工業讀寫頭MODBUS RTU閱讀器HR2878; RFID高頻HF工業讀寫頭MODBUS RTU電子標簽閱讀器HR2878，采用銅鍍鎳材料外殼，高防護等級，支持工業MODBUS RTU通信協議，可以輕松地集成到PLC等控制系統中。讀卡器以13.56MHz運行，支持TI、富士通等ISO/IEC15693、ISO 18000-3 Model1標準協議格式標簽進行讀取，可以讀取和寫入整個塊數據。主要適用于產業線、模具管理、刀具管理、AGV 及生產過; 詳情>>

: 高頻HF工業讀寫頭自動識別讀卡器HR9216; 高頻HF工業讀寫頭自動識別讀卡器HR9216，遵循ISO/IEC15693 RFID技術協議，單天線接口，輸出功率1W以上，識別距離可達70cm以上，讀取速度達到80張/秒。成功應用于圖書管理、工業識別、食堂、快餐、自選餐廳智盤快速結算、防偽追蹤、機要文件、人事檔案、檔案盤點、自助借書機、會議簽到管理、開放式考勤通道等多種RFID系統應用領域。; 詳情>>

: 高頻13.56MHz射頻識別技術讀寫器HR7748; 高頻HF射頻識別技術讀寫器HR7748，是一款高性能的ISO/IEC15693、ISO 18000-3 Model1協議電子標簽閱讀器，射頻輸出功率0.5-5W可軟件調節，12路天線SMA接口，主要應用于智能書架、新零售無人值守柜、檔案定位、印鑒卡、卷宗、證照、密集識別盤點、機要檔案管理、耗材管理等領域。; 詳情>>

: 超高頻UHF電子標簽通道設備門禁系統; 超高頻UHF電子標簽通道設備門禁系統，根據客戶需求量身訂制的開放式通道，采用基于R2000芯片開發的超高頻讀寫器，支持EPC Gen2(ISO18000-6C)RFID技術協議，可加裝紅外判斷進出，加裝安卓主機和顯示屏進行更多的人機交互，可加裝報警燈，可按客戶要求訂制尺寸、外觀、功能。主要應用于倉儲進出庫管理，生產管理，機要文件、智能工具柜、醫療耗材; 詳情>>

: 高頻13.56MHz天線調諧模塊HA1026; RFID高頻13.56MHz天線調諧模塊HA1026，可針對不同的應用環境和客戶要求尺寸調制13.56MHz標準頻率天線，產品已大規模應用于圖書館智能書柜、智能檔案定位、新零售無人售貨柜、智能制造、工業識別、食堂、快餐、自選餐廳智盤快速結算、檔案定位、印鑒卡、卷宗、證照盤點、藥品寄售柜、商品定位、行業機要檔案管理、流利架、珠寶管理、自助洗衣服務; 詳情>>

: 射頻識別技術在血液血袋冷鏈管理中的應用介紹; 血液作為特殊的醫療重要材料，可以解決醫療，特別是外科的很多問題，但血液的流通又是多種疾病的傳播途徑，為了保障血液的安全，必須低溫保存。如何保證各袋血液的安全準確管理，特別是各袋血液的流動過程全程追溯，是血液血袋管理的首要任務。RFID具有射頻多標簽識別功能，具有世界唯一ID號，高頻HR7748讀取器使用13.56MHz頻率，不受液體干擾，; 詳情>>

: 射頻識別技術在生物血樣卡/DNA信息卡管理應用解決方案; 生物采血卡是公安政法系統的重要物證，包含了采血卡所代表人的所有DNA信息，是打擊犯罪、人員管理、病理調查等重要信息資料。血液樣卡管理因其數量多、體積小、保存時間長而成為管理的大難題?；赗FID標簽的公安生物采血卡管理系統擁有唯一的“身份證”，可以在采血卡中放入射頻識別芯片，讓采血卡從頭開始使用。從血液收集卡的血液收集卡中提; 詳情>>

: 自動識別技術在醫療藥品耗材管理應用解決方案; RFID醫療耗材管理利用射頻識別技術建立完善的高附加值醫療耗材跟蹤和回溯系統，是解決從醫療耗材購買項目和數量確定到耗材自動存儲、出庫、患者手術中自動使用精準等高附加值耗材管理現狀的解決方案。各醫療消耗品可以追溯到供應商、制造商、使用者，同時可以隨時動態查詢高附加值消耗品的實時庫存、會計和支付狀態，為今后的統計分析提供詳細的; 詳情>>

: 基于射頻自動識別技術的醫院制服床單布草管理方案; 基于射頻自動識別技術的醫院制服床單布草管理是將醫院的醫生護士制服、患者制服、床上用品、床單(統稱為被服)上縫制UT4755標簽，利用RFID讀寫器、手持設備、固定閱讀器等自動識別被服的注冊、清點、領用、分發、回收、追蹤、分揀等各個管理環節的智能管理方式，減輕醫院被服管理方面的工作負擔，提高醫院智能化水平，提高管理效率。; 詳情>>

: 智慧醫療試劑和生物樣本管理解決方案; 智能試劑和樣品柜采用RFID射頻識別技術，在試劑柜中間板上安裝HA1026天線，自動識別試劑和樣品信息，檢測存儲狀態，并在云平臺上實時共享數據。與系統管理軟件一起盤點、定位、控制試劑和樣品信息流通的整個過程。極大地解決目前的試劑和樣品管理中管理不協調、清點時間消耗、數據出錯的可能性等問題，提高數據準確性，減少醫療事故。; 詳情>>

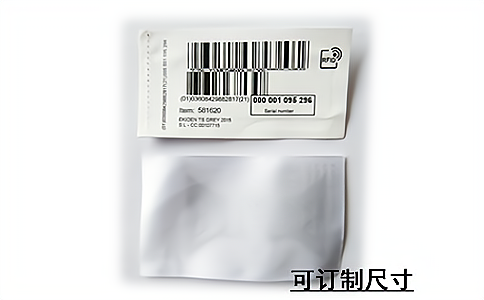

: 水洗嘜服裝管理電子標簽UT3X07; RFID水洗嘜服裝管理電子標簽UT3X07，是一款針對紡織、服裝行業開發的專用RFID標簽，采用獨特的蝕刻標簽天線設計，內嵌于水洗嘜中，采用縫制的放式封裝在服裝、紡織品生產中的應用，廣泛用于服裝生產管理、被服管理、皮草管理、紡織品管理、制服管理等射頻識別領域。; 詳情>>

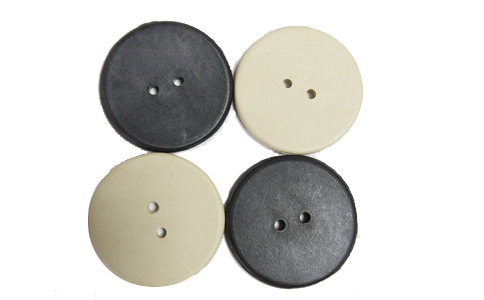

: 耐高溫工業洗滌電子標簽UT9247; RFID耐高溫工業洗滌電子標簽UT9247，可封裝高頻或超高頻射頻RFID芯片，具有體積小，PC耐高溫等特點，最高儲存溫度可達260℃，最高工作溫度可達100℃，帶四個縫位孔，適用于洗滌廠洗滌管理、制服洗滌、高溫設備巡檢、資產定位、防水、對體積有要求的射頻識別場合。; 詳情>>

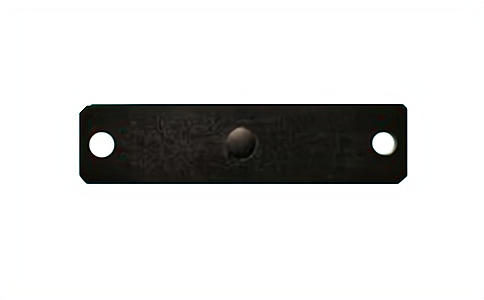

: 超高頻工具管理抗金屬電子標簽UT8537; 超高頻工具管理抗金屬電子標簽UT8537，是一款針對電力工具、機車維修工具開發的RFID標簽，具有優異的抗金屬特性，高強度封裝可應用于惡劣的工作環境，特殊的設計使得標簽具有優秀的讀取能力。適用于智能工具柜，工具車、電力工具管理、資產管理、發動機管理、倉儲物流、模具管理及汽車部件等射頻識別管理。; 詳情>>
