RFID超高頻EPC C1G2電子標簽知識點

EPC C1G2標簽（簡稱G2標簽）存儲區說明

EPC C1G2協議電子標簽分4個區：保留區（又稱密碼區），EPC區，TID區和User區。

保留區：保留區4個字。前兩個字是銷毀密碼，后兩個字是訪問密碼?？勺x可寫，保留區的兩個密碼區的讀寫保護特性可以分別設置。

EPC區：標簽EPC號存儲在該區，其中第0個字是PC值和標簽EPC號的CRC16。第1個字是PC值，該值指示標簽EPC號長度，從第2個字開始才是標簽的EPC號數據。可讀可寫。

TIC區：該區存儲的數據是由標簽生產商設定的ID號?？勺x不可寫。

User區：是用戶數據區?？勺x可寫。

EPC C1G2命令中很多地方要求給出數據長度，這里要注意字與字節的區別。1個字等于2個字節。

有些命令需要訪問密碼，如果沒有密碼設置，則用0填充密碼區，而不能為空。

1. Q：更改EPC的時候?yàn)槭裁雌鹗嫉刂肥?x02?

A：EPC區域前4個字節保存的是CRC和PC，EPC號是從第五個字節開始的。1WORD=2BYTE，所以起始地址從0x02開始。

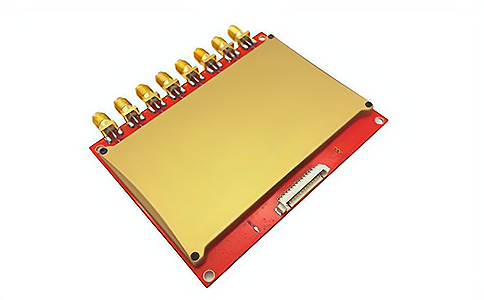

超高頻R2000讀寫器模塊UR6253

2. Q：寫入標簽的時候，訪問密碼（HEX）是多少？

A：標簽的訪問密碼默認是00000000，可以更改。

3. Q：存取標簽這么操作讀寫單個塊區的數據讀取標簽的時候，讀到的數據在哪？

A：例如我讀取EPC C1G2協議電子標簽的TID，它的TID數據會顯示在數據那一欄下面。所有的讀取操作都會返回EPC+所需數據，前面的是EPC。

超高頻讀寫器UR5002

4. Q：訪問/鎖定和銷毀的密碼（HEX）是否跟寫入的一樣？密碼又是多少？

A：標簽?zāi)J(rèn)的訪問/鎖定和銷毀的密碼是一樣的，都是00000000. 但它們是不同的兩個數據類型。密碼區一共8個字節，前4個字節是銷毀密碼，后4個字節是訪問密碼。

注意：鎖定和銷毀密碼默認00000000無效。對標簽進行鎖定和銷毀操作時須修改密碼。
